RTK中线测量内页数据重算方法

时间:2018-06-08浏览:责任编辑:四川拓图测绘仪器

1、前言RTK测量技术在铁路、公路等中线测量中得到普遍应用,由于人员误操作等原因,在工作中有时导致一些错误的出现,如已知控制点坐标、高程输入错误使坐标转换错误,天线类型或天线高输入错误,点号输入错误等,严重时会引起较大的勘测和设计的返工,造成直接和间接的经济损失。本文针对以上情况,总结了RTK中线测量内业质量检查控制的重点及操作流程,对测量容易出现的外业测量操作失误运用实例的方式分别对内业重算的方法进行了介绍。

2、RTK业内质量检查:外业采集完成后,将数据传输至计算机进行预处理,对测量的数据进行复核、检查,首先对桩号里程、放样中线偏差进行复核,然后对测量的高程精度进行检查,如对于中线测量中桩高程精度,对超过中桩限差0.1m,即高程中误差≥0.05m的点进行重测或用全站仪进行补测量。

检查的方法因RTK商用软件的不同而略有区别。如使用LGO时,在LGO中导入数据后,可在软件中直接查看平面和高程精度,通过排序,或者将数据导出.xls.或scv等表格形式进行排序检查,在LGO中查看如图3-1所示,在标题行点右键即可定制表格项“平面精度”、“高程精度”等选项,从而进行检查点位的质量。
图2-1lgo中的质量检查

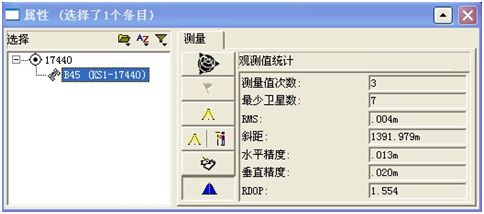

        如使用TGO软件,则在TGO中直接点击RTK测量基线或测量点,便弹出对话框,显示点号及其测量精度,如图2-2
  图2-2TGO中的质量检查
        同时也可将RTK测量的中线测量成果与大比例尺地形图或DEM进行对比检查。检查是否存在高程粗差、里程粗差,对存在粗差的点进行分析,不能确定原因的进行外业补测。对于特殊重点交叉、控制重大方案工程的测量成果,也可当作实测质量检查的重点内容进行外业复核检查,或采用全站仪对RTK测量成果进行实测检查,以确保测量质量。

3、RTK内业重算法:由于人员误操作等原因,在工作中有时导致一些错误的出现,如已知控制点坐标、高程输入错误使坐标转换错误,天线类型或天线高输入错误,点号输入错误等,结合实例操作,对出现以上问题通过内业重算的方法修错误。
3.1 改变坐标和高程转换(重新点校正)
        (1)利用外业电子手簿重算
        重新在项目中通过修改控制点坐标、高程,或重新选择参与计算的点的数量,进行重新点校正后,该项目中测量数据将自动重新计算。
        (2)计算机软件内业重算
        添加或改变已知控制点坐标高程,在菜单[选择]-[校正点],选中项目中所用的校正点,双击选中的点,在属性标签里选择所要修改的点,进行修改坐标或高程,如图3-1所示。
        然后选择[测量]-[点校正],重新进行点校正,坐标和高程转换将按改变,所测量RTK数据也随新的坐标和高程系统进行重算。
4、结束语:通过对RTK中线测量内业质量检查控制方法和操作流程的总结,对由于外业测量引起的错误,从改变坐标和高程转换、重设天线类型或天线高、变更点号等三个方面对RTK中线测量内业重算的方法进行详细介绍,重算方法有针对性和实际操作性,对RTK测量作业的质量控制和内业数据处理具有较强的指导意义和实用价值。
